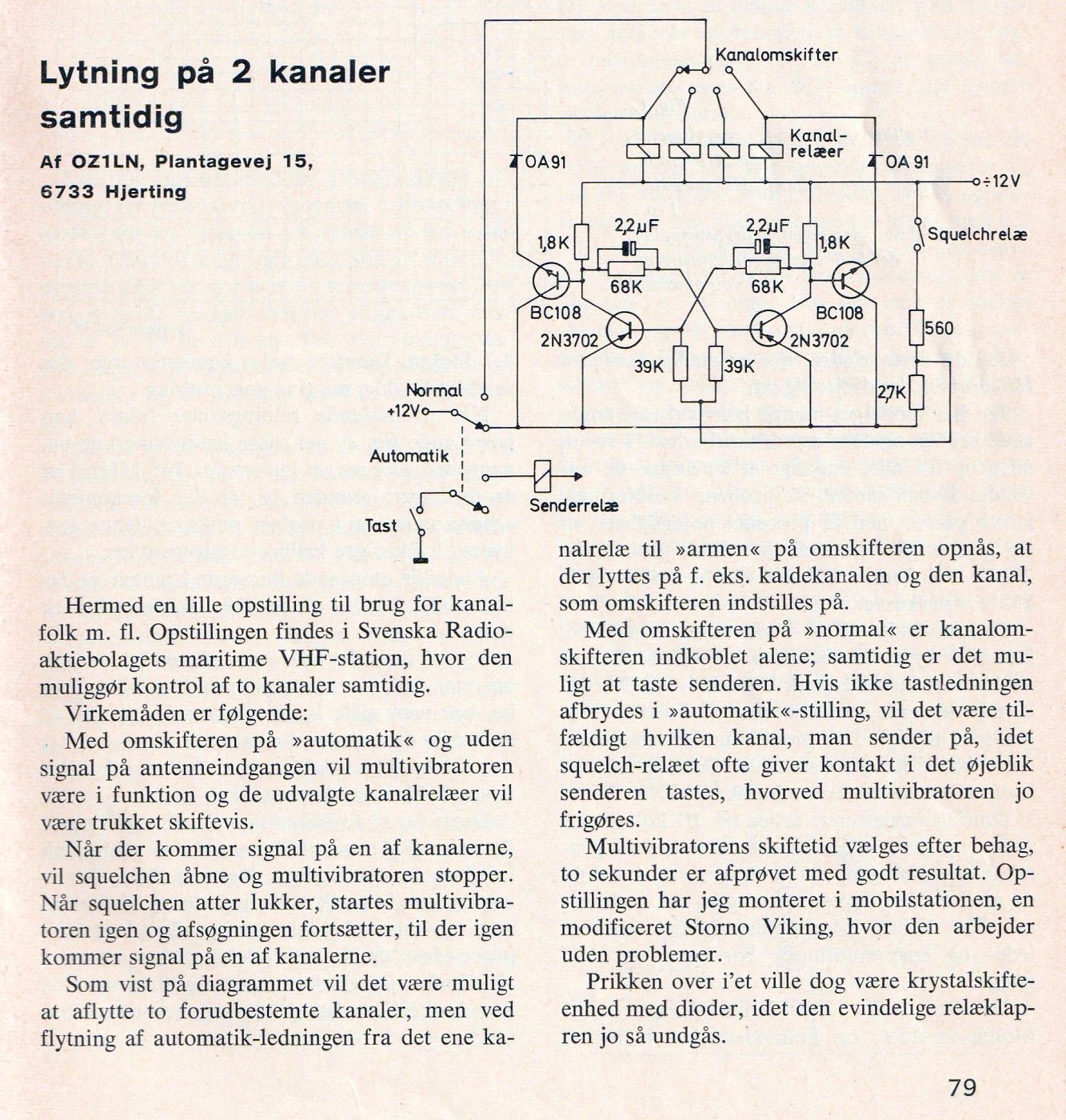

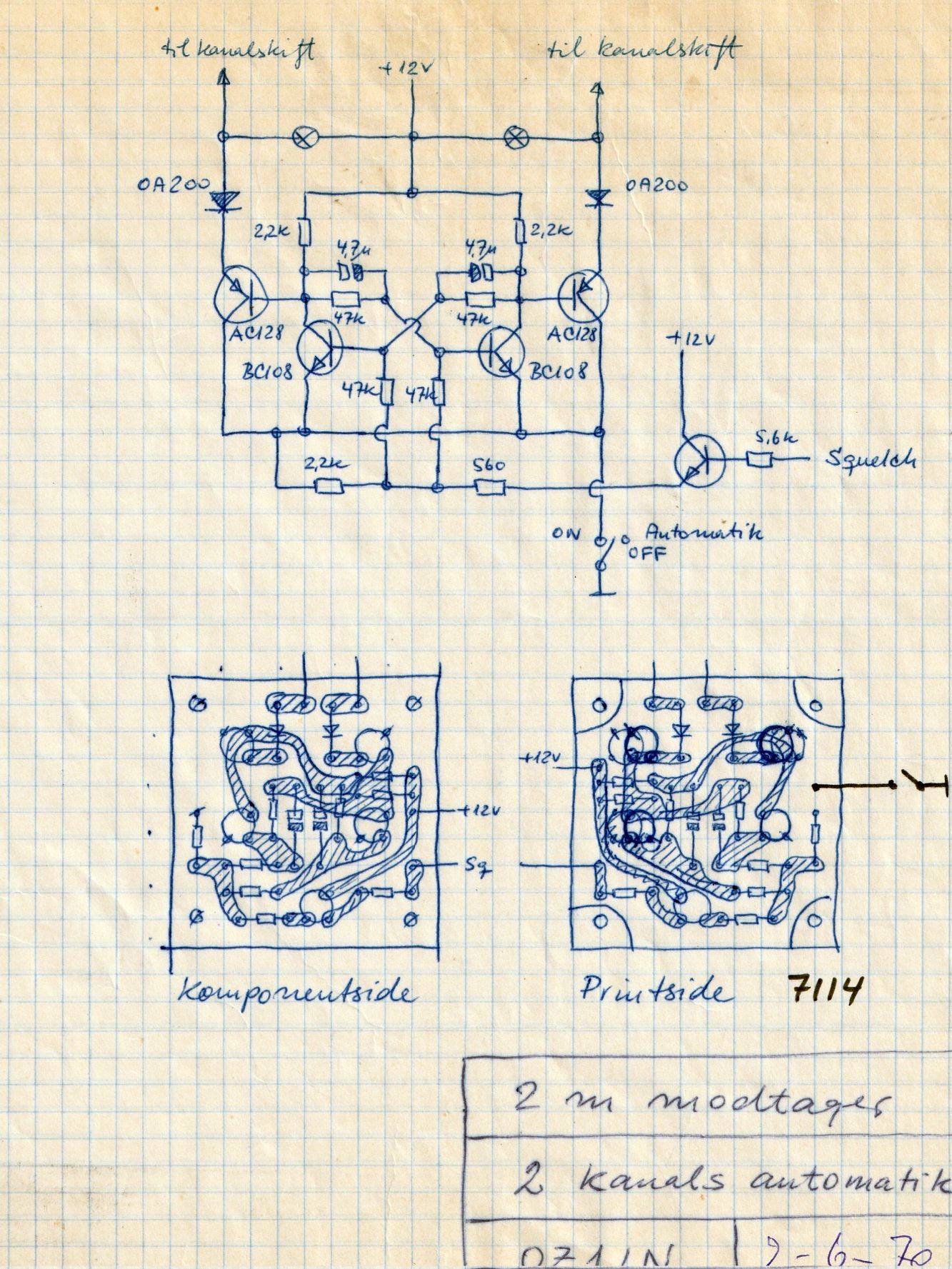

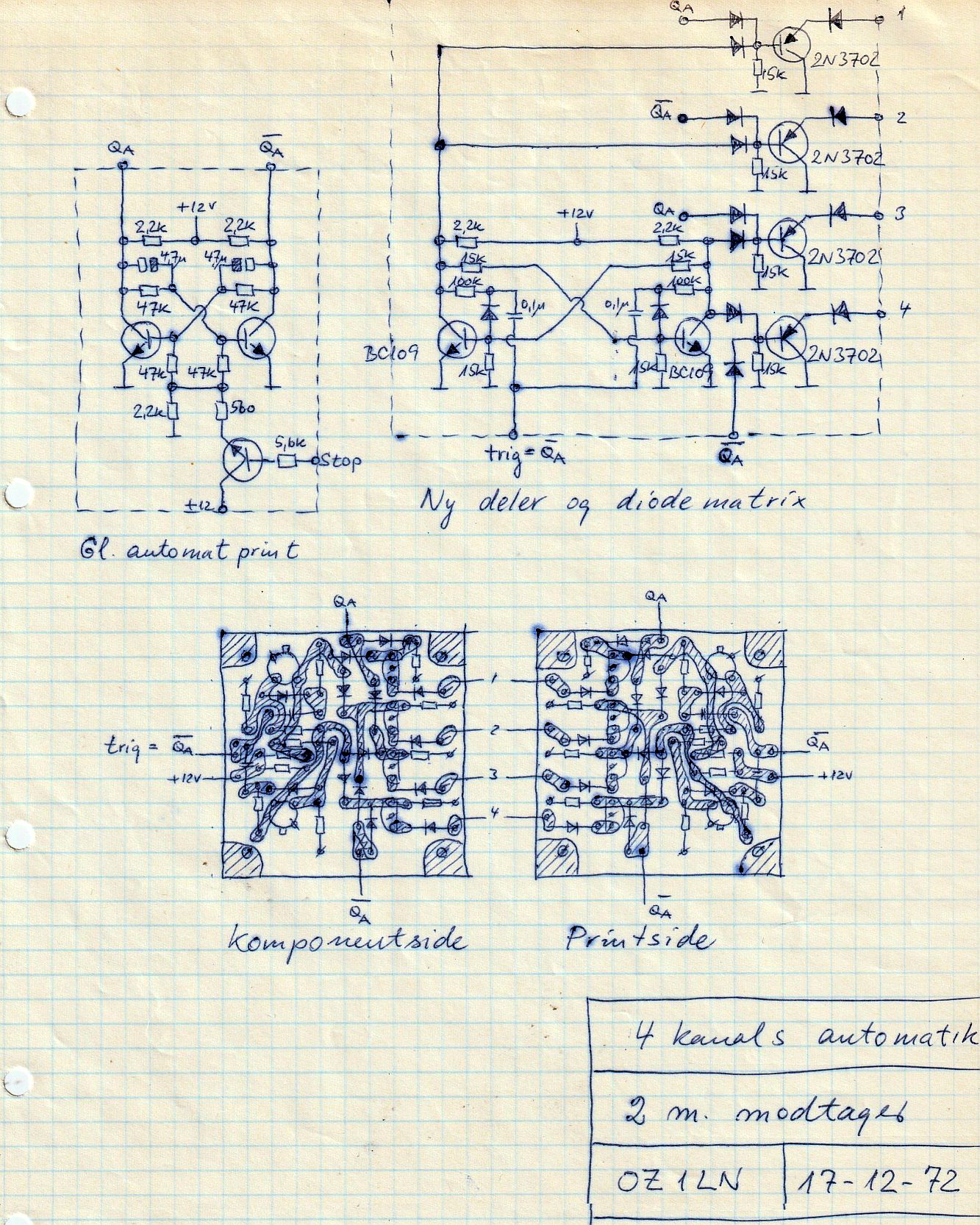

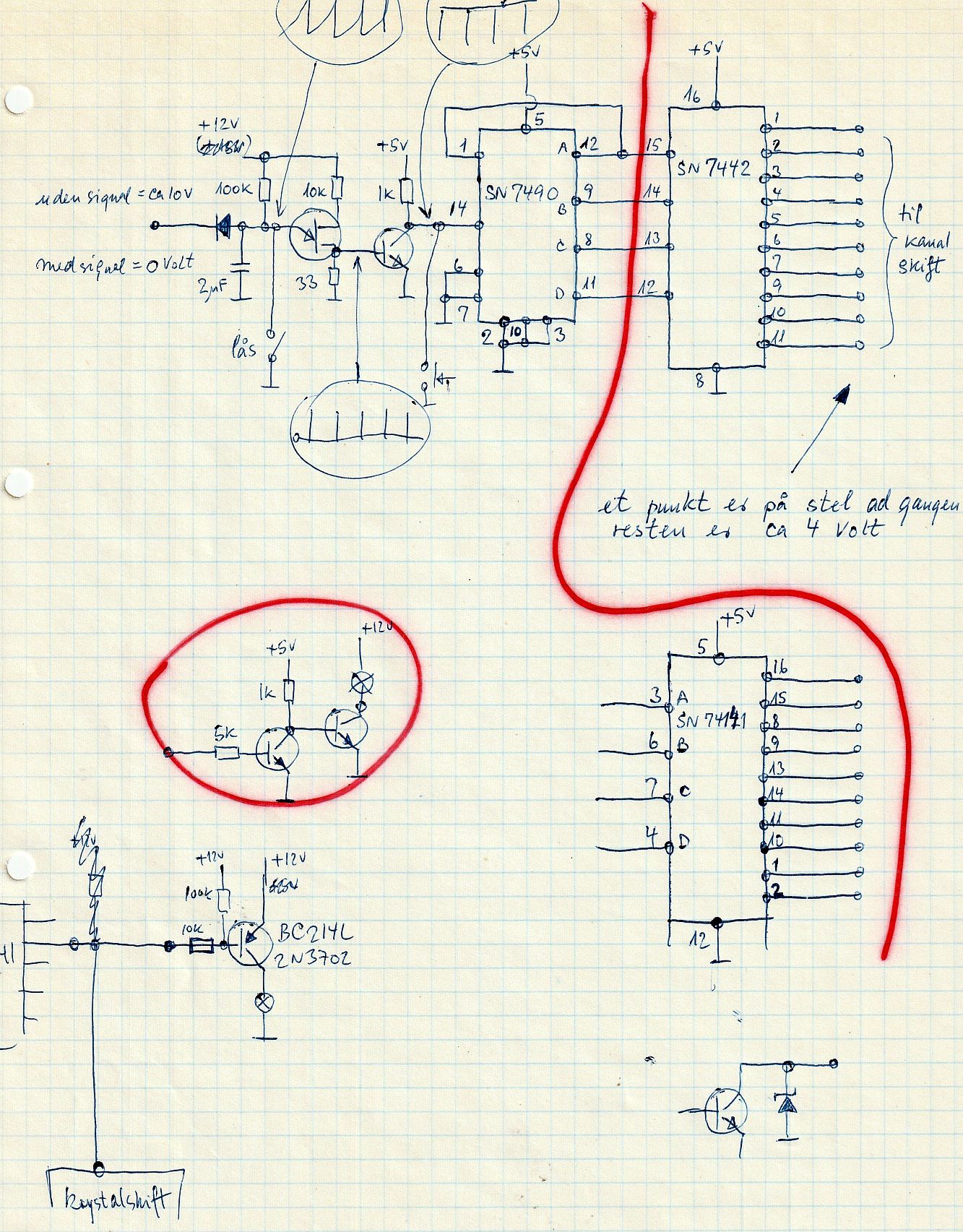

For at kunne lytte på flere kanaler automatisk blev der lavet kanalskifte moduler. Jeg beskrev i OZ marts 1970 en 2-kanals kanalvagt til min gamle mobilstation Storno Viking CQM19-25.  Samme princip blev brugt i den første modtager på 5x5 cm moduler. Diagram herunder.  Med lidt flere transistorer blev det muligt at lytte på skift på 4 kanaler. Diagram herunder.  Modtageren med 10 kryataller fik et modul med IC-kredsløb. Skitse herunder.  I andre senere konstruktioner har jeg brugt PIC-processor. |
