Den er bygget i en rigtig hjemmelavet kasse, og der er kommet en lille sender i.

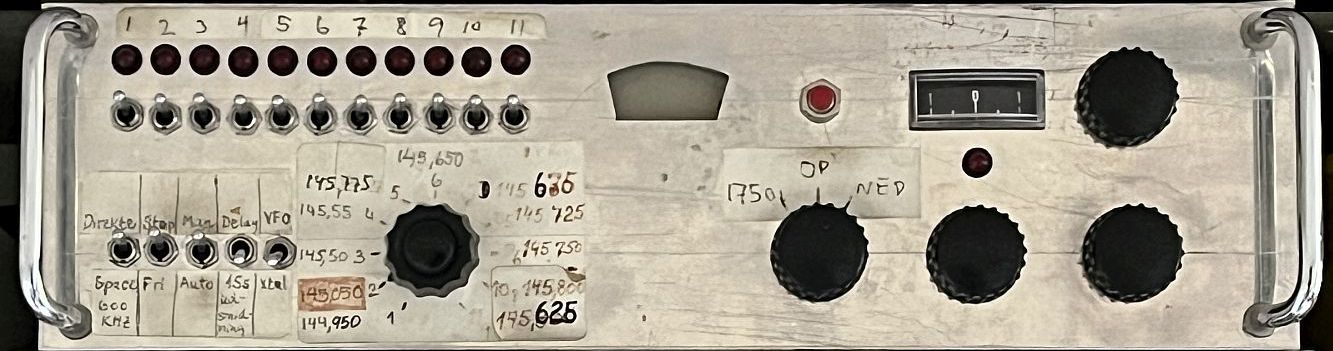

Fronten ses på billedet herunder.
Der er 10 lamper til visning af aktiv kanal, med afbrydere, så man kan frakoblede uønskede skanningskanaler.
Kontrol af skanning, repeaterspacing og omskift mellem krystalstyring og VFO udføres med de 5 vippeknapper forneden til venstre.
Der er tilføjet 10-kanals scanning med delay og lockout.

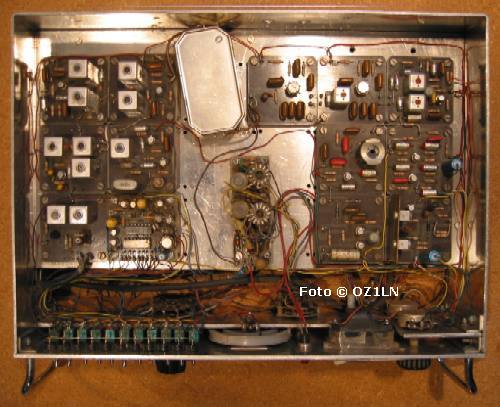

Desuden sidder der en dobbelttonesender til repeaterstyring og opkald. Billede herunder.
Fra krystalskifteprintet eller VFOen føres frekvensen på ca 15 MHz til det ombyggede 9 dobler trin. hvor 1. transistor, som før
var tripler til 45 MHz, nu er FM modulator. Kollektorkredsen er derfor ændret til 15 MHz.
2. transistor på printet, som før var tripler til 135 MHz, er nu tripler til 45 MHz, og kollektorkredsen er ændret til 45 MHz.
Der er tilføjet et nyt print, som tripler til 135 MHz. Der er 2 koblede 135 MHz kredse i udgangen.
Sendefrekvensen frembringes ved blanding af et signal fra en krystaloscillator på 10,7 MHz med det modulerede 135 MHz signal
fra modtageroscillator og VFO.
På det ny print er lavet plads til 2 ekstra krystaller, så der kan laves spacing til repeaterdrift.
På billedet er kun isat krystallet til simplex trafik.

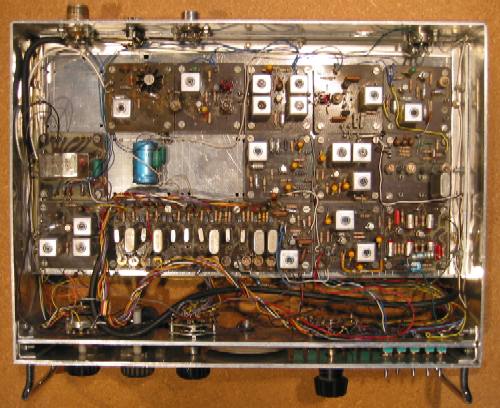

Output er ca. 1 watt, tilstrækkeligt til at nå den lokale repeater. Billedet herunder.

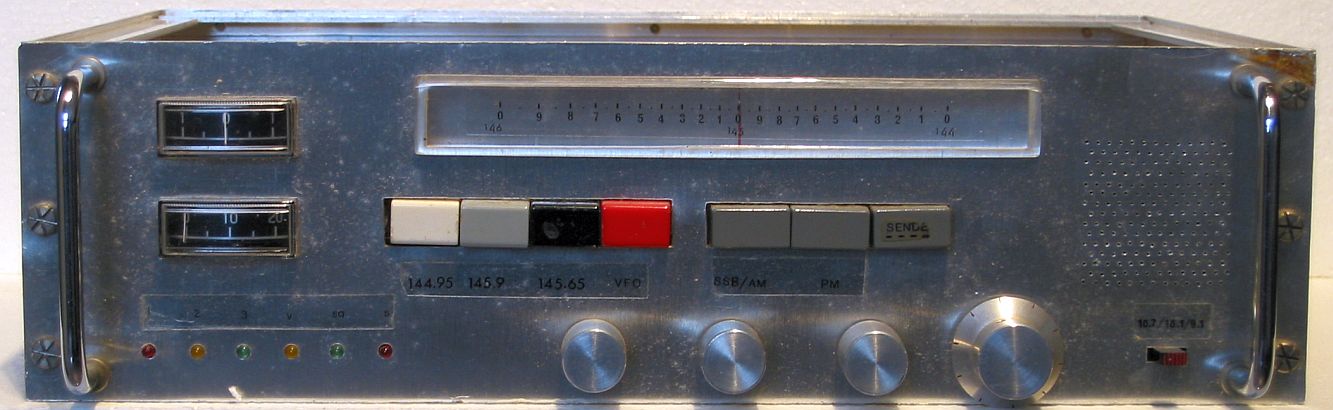

Fin front med S-meter, 0-meter, skala og fine knapper.

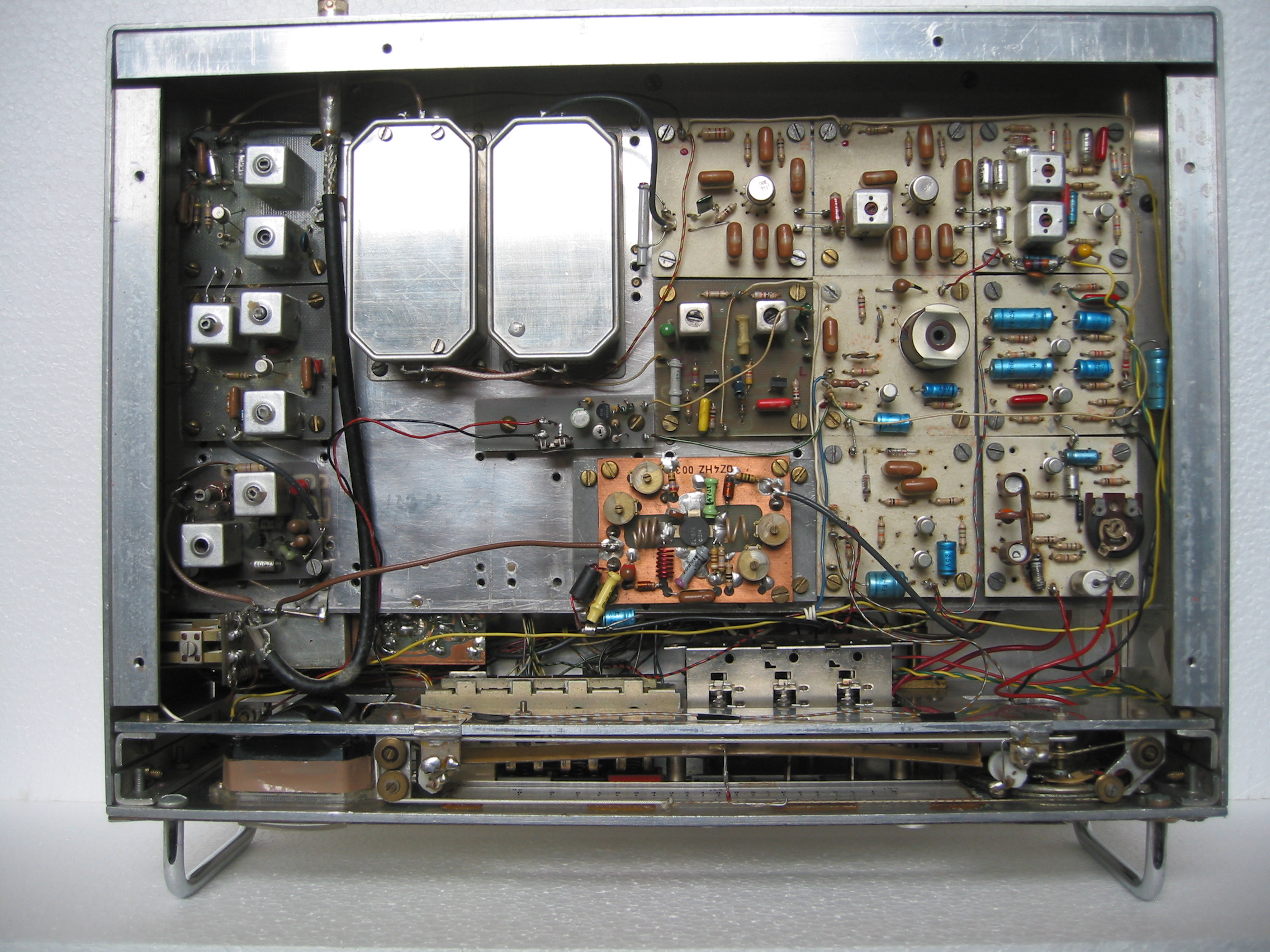

Der er flere ændringer og forberinger, 2. mixer med Xtalfilter og 455 MF-filter er nu fra Storno 600-serien (de to blikkasser)
Ekstra HF trin, S-meter MF og detektor, og OZ4HZ PA trinnet har fået plads på denne side.
VFO er ændret til drejekondensator med finindstilling i stedet for varicap, og der er kanal-skanning.

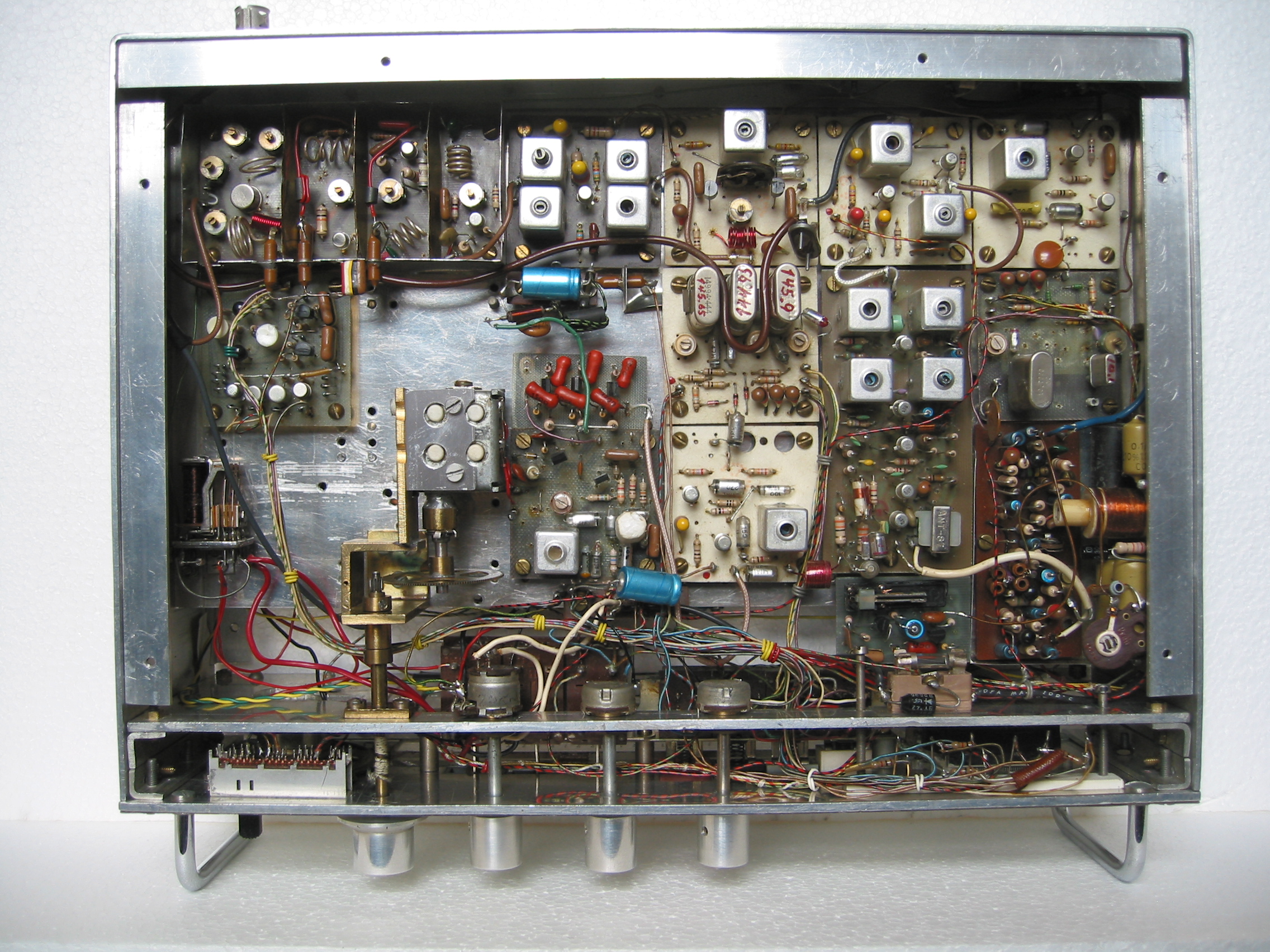

De tætbestykkede print forneden til højre er jeg i tvivl om hvad er ...
