Du kan læse videre fra top til bund eller du kan springe til et afsnit ved at klikke på en linje herunder.

Se billeder og omtale af teknik og mast.

Se billeder og omtale af Torphøj træf 2025.

Læs historien om anlægget på Torphøj fra 1951 og frem til nu.

Læs historien om EDR og Torphøj.

Link til grupper om Torphøj.

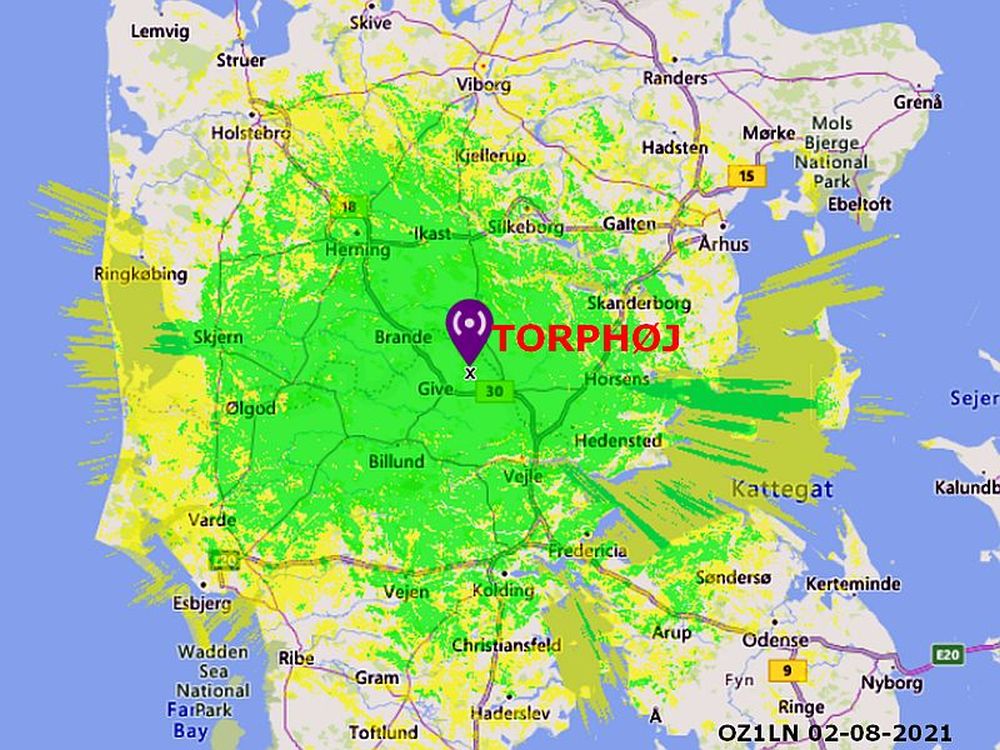

Dækningskortet herunder viser den teoretiske rækkevidde for en 70cm 20watt repeater med 5dB antenne i toppen af masten.

Til top af siden.

Billeder og omtale af teknik og mast.

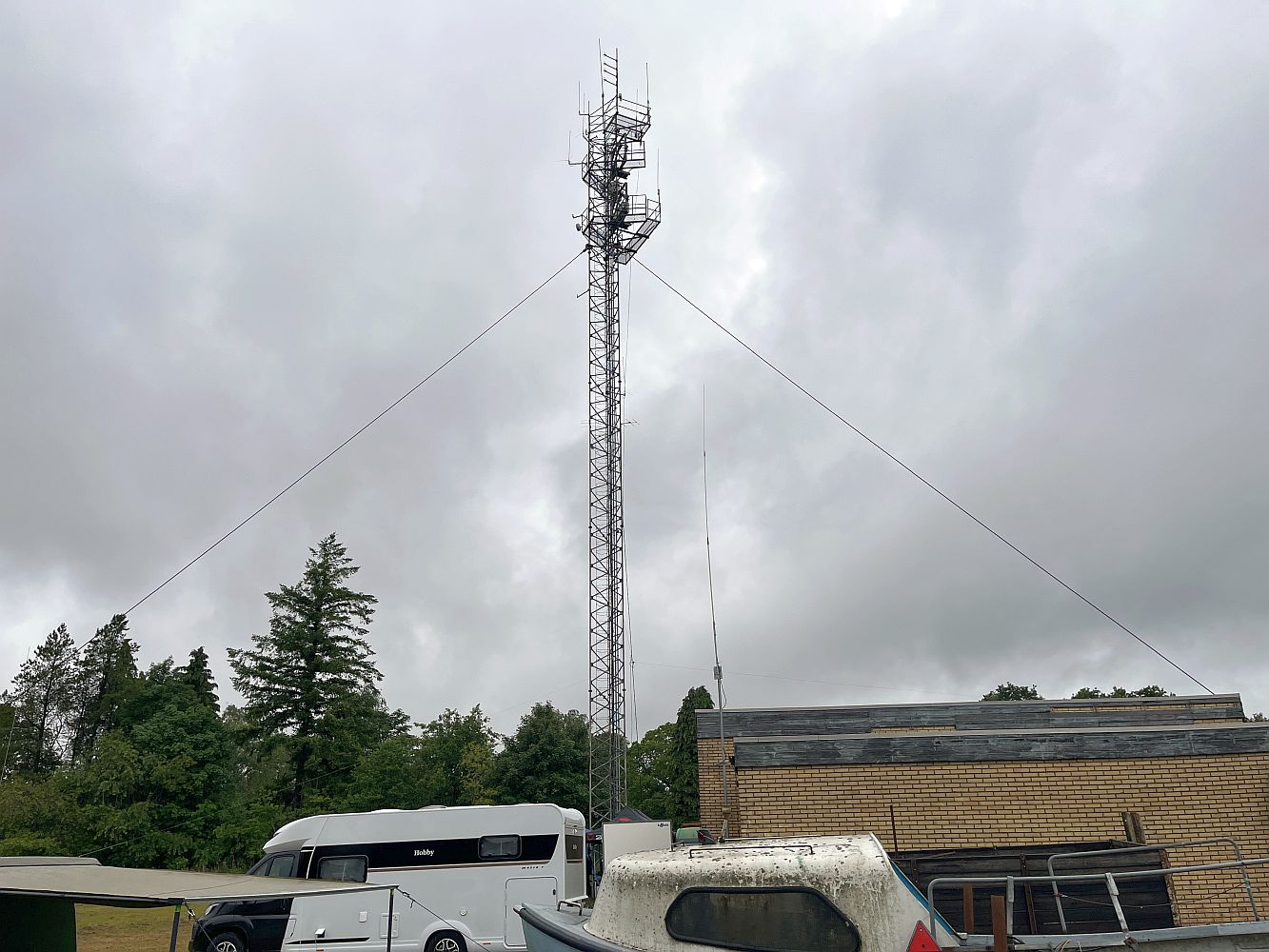

Den omtrent 50 meter høje mast på Torphøjvej 2 kan ses på lang afstand og står i et stort indhegnet område.

Den lange piskantenne på hjørnet af bygningen er sendeantenne til 10 meter repeateren.

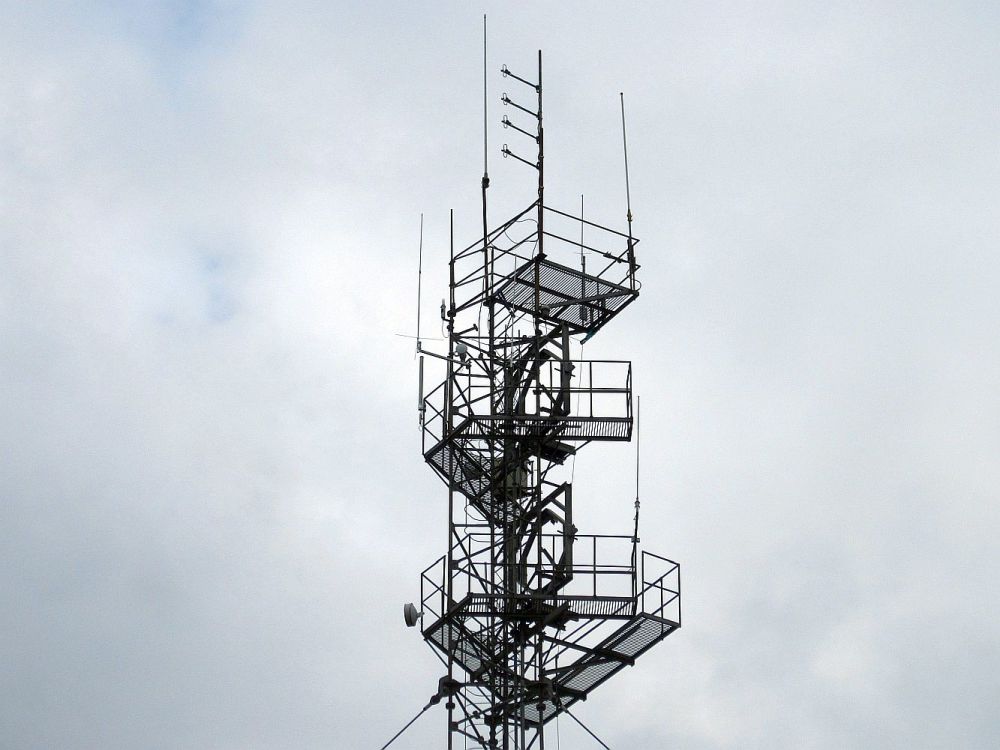

I toppen er der tre platforme hvor 2 parabolantenner tidligere sad. Der er nu monteret antenner til de mange repeatere.

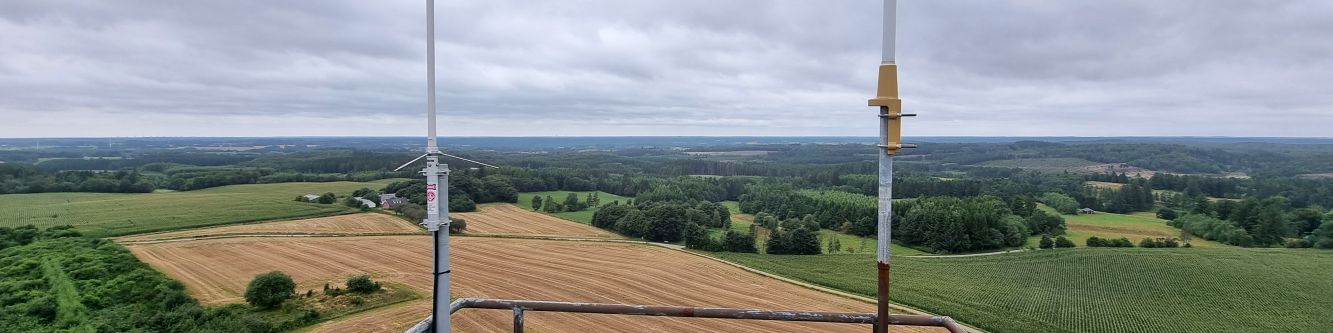

Fantastisk udsigt.

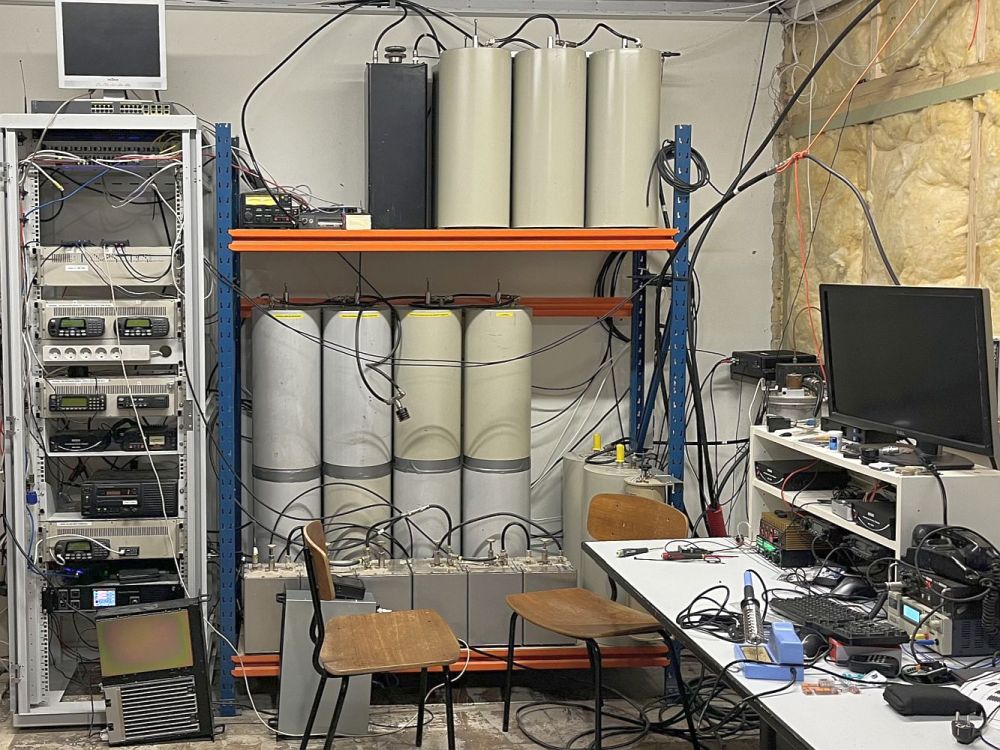

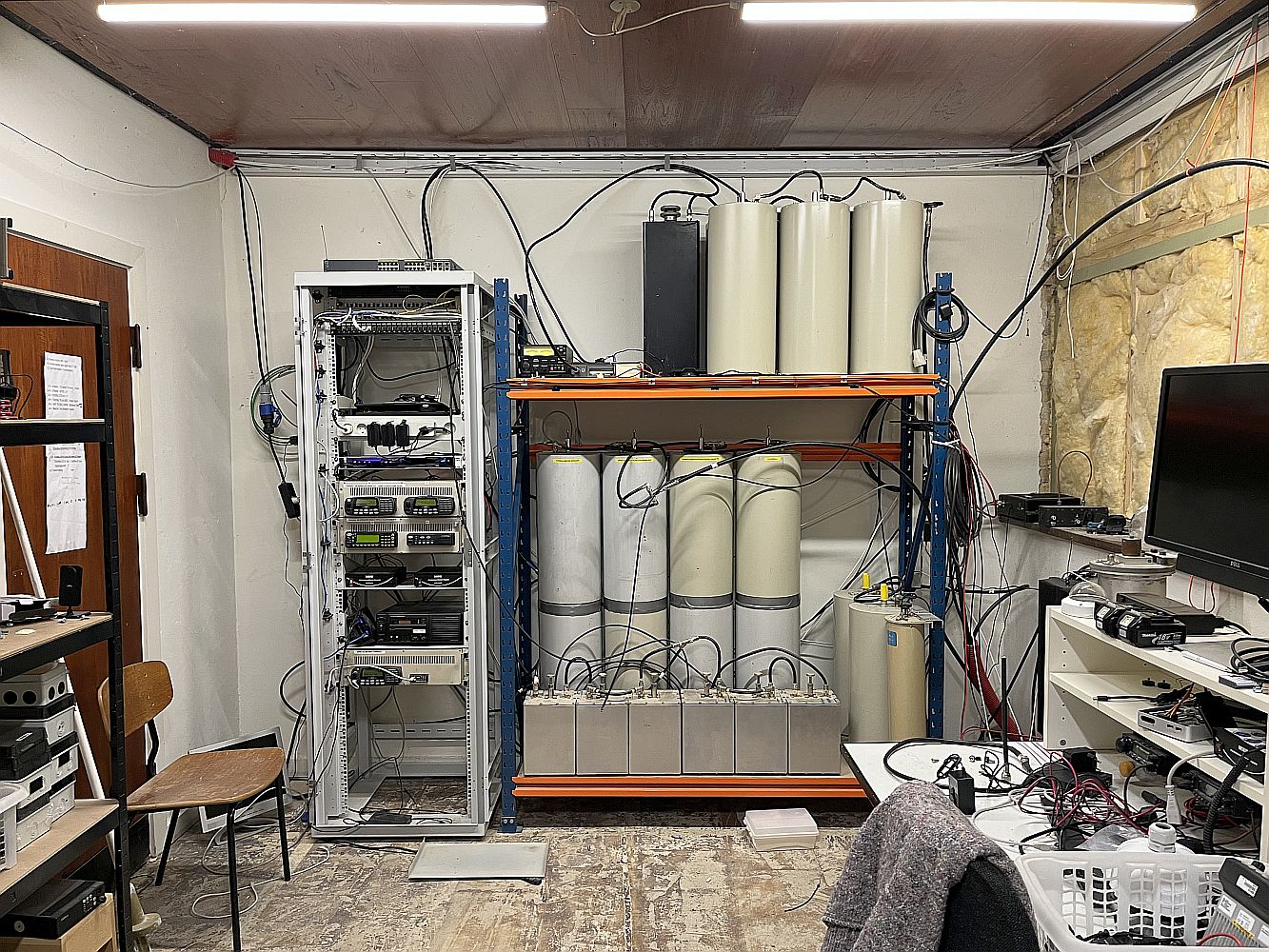

I et lokale i den tidligere sendebygning står repeatere og antennefiltre.

Racket til venstre på endevæggen indeholder styreenheder og de fleste af repeaterne, en på hver hylde.

På øverste orange hylde står antennefiltre til 2 meter repeateren.

På nederste orange hylde står bagest 4 høje filter til 4 meter repeateren, foran dem 6 firkantede filter til 70 cm.

Til højre på nederste hylde 3 filtre, som hører til den 2 meter beacon, som ligger i vidueskarmen.

Der hænger et par repeaterkasser nederst på væggen til højre, næsten skjult af arbejdsbord og reol.

Det hele kan styres og overvåges via internettet.

Til top af siden.

Der blev inviteret til træf ved Torphøj-masten i første weekend i juli 2025.

OZ8KF Knud fra Alslev ved Varde og OZ1LN Lasse fra Esbjerg deltog om lørdagen.

Der var denne dag blandt andet også besøg fra Horsens og Hurup Thy.

Fredag var der besøg af en flok fra Sønderjylland.

Herunder et par af de billeder vi fik med hjem.

Der er plads til camping, til meget amatørvenlige priser.

Herunder ses en fin lille campingvogn (Danmarks mindste ?)

Flotte dekorationer. En lille kasse foran med plads til grej.

Spise- og hyggeplads med borde monteret på siden af vognen, overtelt og vindskærme.

Gode sovepladser og fin radiostation. På billederne over sengen ses kongeparret.

OZ2BMN Bo sørgede for at ingen sultede. De små grå lodrette streger på billedet er regndråber.

På grund af det meget fugtige vejr foregik spisning og det hyggelige samvær under tag.

Pris på camping, mad og drikke var meget amatørvenlige. Kan ikke være billigere ;o)

Tak for en spændende dag med meget god snak, og på gensyn næste år.

OZ7CE Christian fortalte nemlig at træffet vil blive afholdt samme weekend næste år, dejligt.

Til top af siden.

Historien om Torphøj.

Arealet på Torphøj blev købt af Forsvarsministeriet i 1959 for at anvende det som led i en større NATO radiokædeforbindelse.

Der blev opført udstyrsbygning på 667 kvm, mandskabsbygning på 375 kvm med 10 dobbeltværelser, fælleskøkken, spisestue og opholdsstue.

Desuden 4 parabolantenner med diameter ca 20 meter og en kraftig gittermast med 2 parabolantenner med diameter 3 meter.

Stationen var operationsklar i begyndelsen af 1961.

Senderne var på op til 10.000 watt. Der blev benyttet frekvenser i området 800-900 MHz og rækkevidden var 300-500 km.

De store antenner sigtede få grader over horisonten, og det meget kraftige signal blev reflekteret ude i troposfæren.

Næste station i kæden sigtede mod det samme troposfæreområde og kunne opfange de svage reflekterede signaler.

De 2 små paraboler i gittermasten blev brugt til forbindelse til Lundebakke stationen, som havde forbindelse til Karup.

Men lysledere og satellitter kunne efterhånden overtage kommunikationen i NATO forbindelsen, og stationerne blev overflødige.

Torphøj blev taget ud af drift i 1992, antennerne skulle fjernes, og der skulle ryddes op.

En af teknikerne blev tilbage som opsynsmand, resten blev flyttet til andre områder.



Historien om EDR og Torphøj.

Foreningen Eksperimenterende Danske Radioamatører (EDR) forespurgte i foråret 1995 om det var muligt at overtage stedet med antenner, bygninger mm.

Nedtagningen af antenner blev derfor sat i bero.

Ejendommen blev udbudt til salg ved offentligt udbud i maj 1996.

"Projekt Torphøj" skrev EDRs hovedbestyrelse om i OZ juni 1995, side 337, og det blev beskrevet hvordan det økonomisk
kunne lade sig gøre at købe og drive ejendommen.

Der skulle tegnes anparter på kr. 1.000 pr. stk, og projektet skulle økonomisk holdes ude af EDRs regnskab.

Der blev tegnet rigeligt af anparter, og der blev planlagt udlejning af værelser og campingpladser til gæstende radioamatører.

Planerne var store og flotte, og det kunne sikkert været blevet rigtig godt.

Men EDR meddelte forsvaret at man alligevel ikke ønskede at afgive tilbud.

Grunden var ifølge HBs redegørelse i OZ juni 1996 side 298, at flere ting var blevet trukket ud af det oprindelige salgsmateriale.

Blandt andet var et skovareal på 5,5 hektar blevet solgt fra, og meget af det velholdte inventar var blevet sendt til skrotning.

Ved fristens udløb var der kun indkommet 1 andet tilbud, som ikke opfyldte salgsvilkårene.

Der blev igangsat en undersøgelse af forureningen, som hovedsageligt stammede fra zink og cadmium fra parabolernes overfladebehandling.

Der blev konstateret forurening ned til ca. 2,5 meter under overfladen.

Oprensningen startede i oktober 1999, og prisen forventedes at blive ca. 2,3 millioner kr.

Forskellige forslag til anvendelse af Torphøj har været i spil, blandt andet som base for Hjemmeværnet.

OZ7CE købte i 2016 området med mast og bygninger.

Parabolantennerne er nu fjernet og erstattet af antenner til amatørradiorepeatere.

Til top af siden.

Link til grupper om Torphøj.

70 MHz Repeater i Danmark og teknik (åbner i nyt vindue)

Analog software repeater (ASR) (åbner i nyt vindue)

Om NATO stationen på Torphøj (åbner i nyt vindue)

Om NATO stationen på Torphøj (åbner i nyt vindue)
