Der er blevet eksperimenteret meget med mange forskellige konstruktioner, specielt i årene fra 1965 til 1980.

Mange opstillinger blev opbygget som "fuglereder" og andre blev monteret på hjemmelavede printplader.

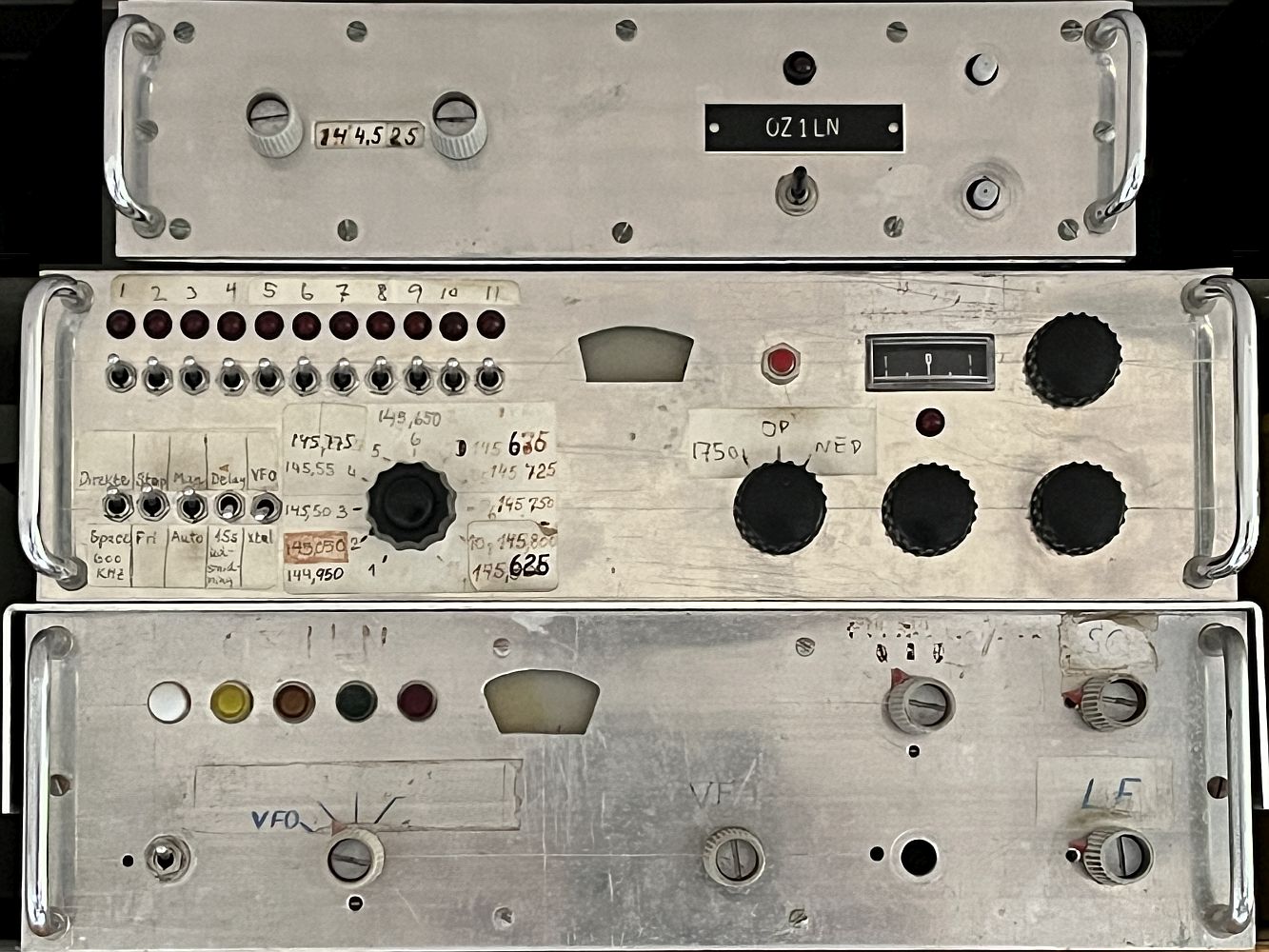

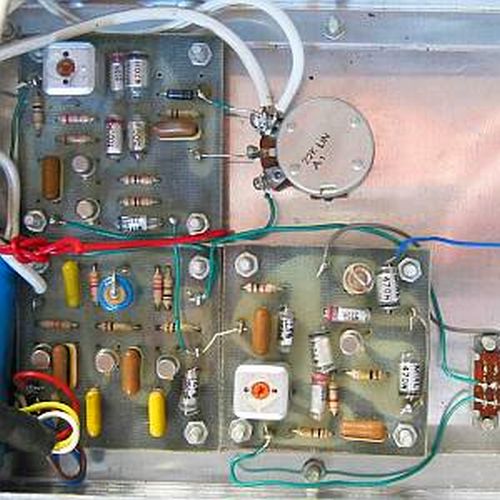

Omkring 1968 fandt vi i Esbjerg på at en form for modulsystem kunne gøre det nemmere at lave ændringer og forbedringer.

Det blev så til et system med små printplader 5 x 5 cm, med 4 huller til fastgørelse på en bundplade.

Når alle print passer i alle huller er det meget nemt at skifte moduler, hvis man får en ide om at lave noget bedre.

Dengang måtte man jo lave det meste selv, købe-radioer var dyre.

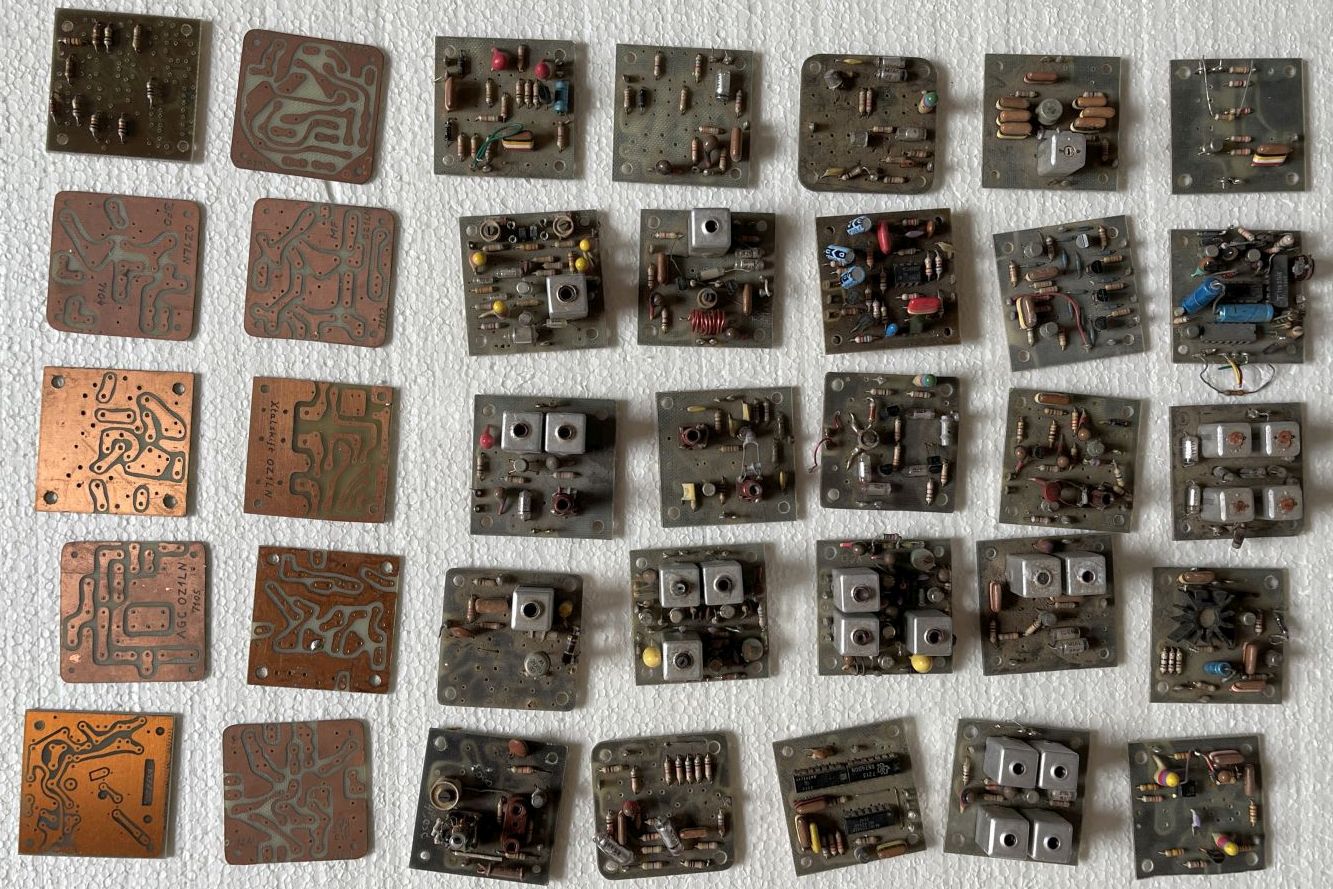

Herunder kan du se et udvalg af 5x5 cm moduler.

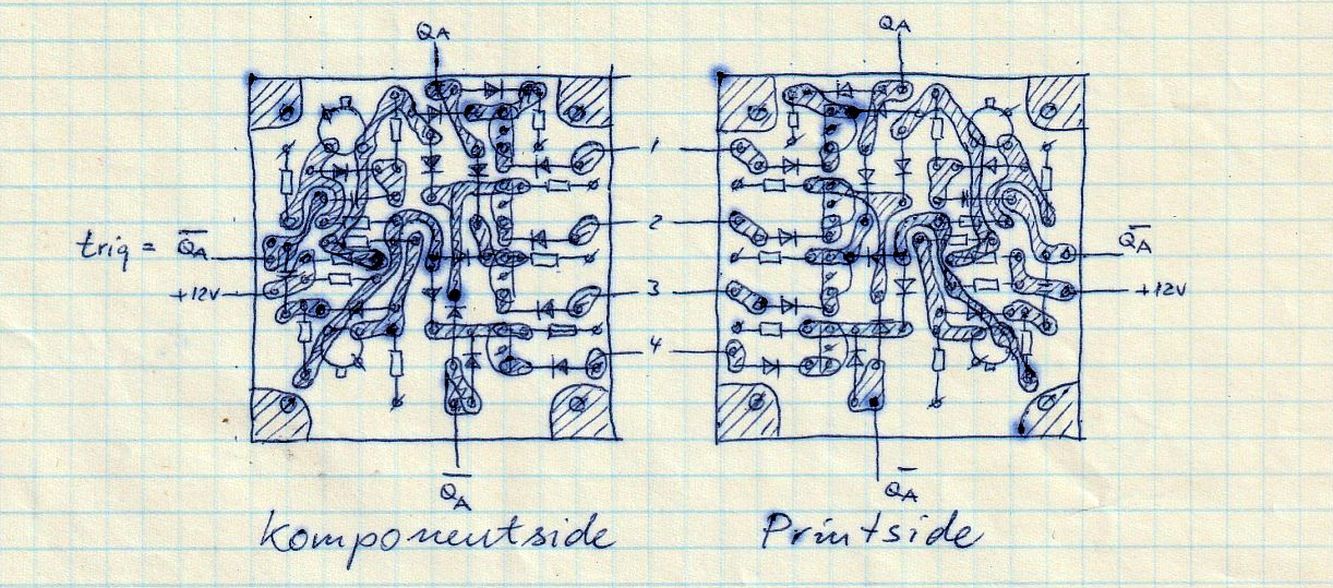

Når man vil lave et 5x5cm modul starter det med at tegne komponenterne (transistorer, modstande, kondensatorer mm) på

et kvadreret papir med 5mm mellem linjerne. De fleste komponenter har (eller kan bøjes til) en benafstand på 5 eller 10 mm.

Der er nemmest først at tegne det set fra den side hvor komponenterne skal være. Det kan tage lidt tid at få det til at passe.

Når det ser fornuftigt ud laves en spejlvendt tegning, som viser pladen set fra printsiden.



Papiret med printside-tegningen klippes ud og sættes på printsiden med tape.

Eventuelt laver man en fotokopi at klippe i, hvis man har mulighed for det.

Der hvor der skal være huller til komponentben og skruer bores gennem papir og printplade med 0,8 mm bor.

Når alle huller er boret fjernes papiret, og der tegnes med shellak eller vandfast tusch forbindelser mellem hullerne.

Når printet derefter kommer i ætsebad fjerner ætsevæsken det kobber som ikke er dækket af shellak eller vandfast tusch.

Efter ætsningen fjernes bemalingen med sprit, og det efterses at alt ser rigtigt ud.

Komponenterne placeres på oversiden og loddes på printsiden.

På fotografiet øverst på denne side ses helt til venstre printplader uden komponenter.

Skal man bruge flere printplader med samme tegning kan man lave printfilm og bruge lysfølsom lak.

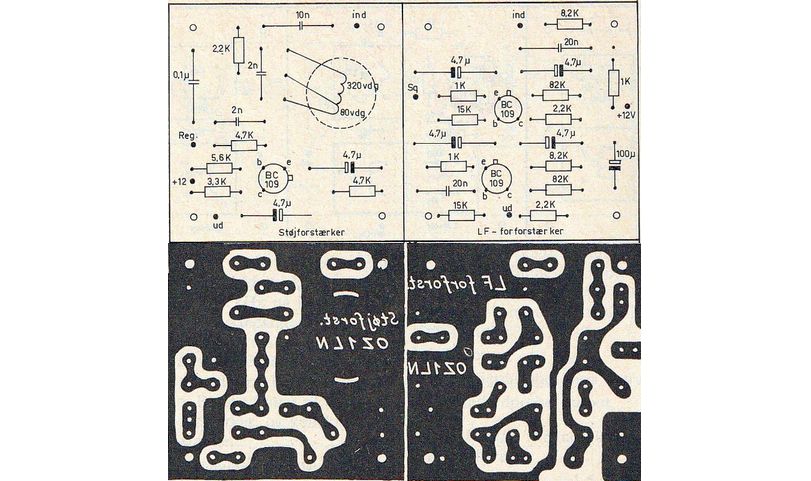

Herunder et par printplader fra "5x5 2meter modul RX"



Printfremstilling kan lyde besværligt, men når man lige har prøvet det et par gange går det nemt.
