Antenneforsøg, J-pole til 4 meter (70 MHz).
Til en forsøgsantenne til 70,450 MHz genbrugte jeg et par gardinstænger af aluminium.

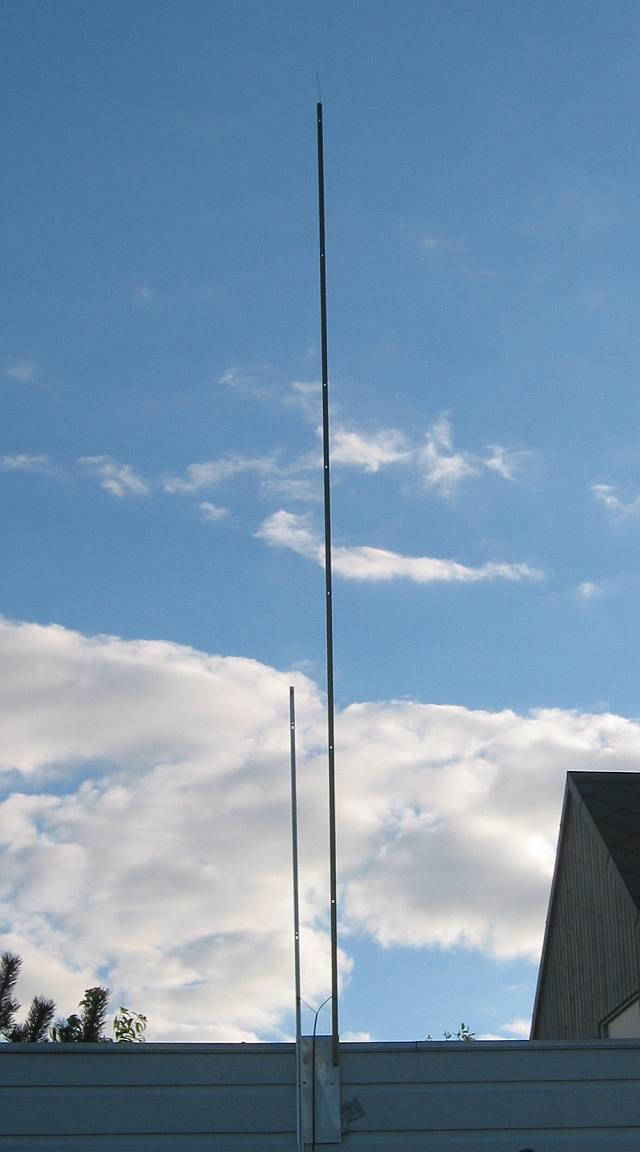

De blev skruet på et stykke aluminium og klasket fast på siden af carportens tagskæg.
Det lange element er 305 cm inclusive en lille forlængelse lavet af kobbertråd.
Det korte element er 101 cm, begge længder målt fra overkanten af aluminiumspladen.
Afstanden mellem dem er 9,5 cm.
To af endestykkerne fra gardinstængerne blev brugt som forskydelige tilkoblingspunkter.
Bedst SWR (1:1) med tilkoblingspunkterne 10 cm over aluminiumspladens overkant.
Der er ikke enighed om, hvordan coaxkablet skal sluttes til.
I dette tilfælde blev standbølgeforholdet bedst med inderlederen på det lange element.
Afstanden fra aluminiumspladen til coaxkablets inderleder og skærm tilpasses ved forsøg til bedste standbølgeforhold.
Det anbefales at lave en lille spole af coaxkablet med 4-5 viklinger lige under antennen.
Et godt program til at beregne alle mål findes her :
www.hamuniverse.com/jpole.html
Hvis antennen skal bruges mere permanent er det nødvendigt at lave coax-tilslutningen vandtæt, for eksempel med
en lille kabeldåse, og at afstive de to elementer så højt som muligt med et lille stykke acrylplade eller lignende.
Afstivningen gør at SWR ikke ændrer sig, når elementerne svinger "ude af takt" i blæsevejr.
Tilpasning og målinger udført med HF/VHF SWR analyzer MFJ-259B.
