Coaxial-antenne til 6 meter (50MHz)
Den kaldes "Sleeve", "Coaxial", "Manchet" og måske også andre ting, og det er ganske simpelt en
lodret halvbølge dipol, hvor fødekablet er ført op igennem den nederste dipol-halvdel.

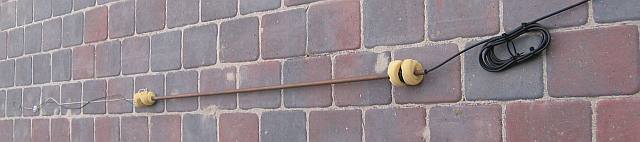

Fødekablet rulles op til en lille spole, som vist på billedet.
Jeg har brugt en kvart bølgelængde kobberrør, 10 mm diameter.

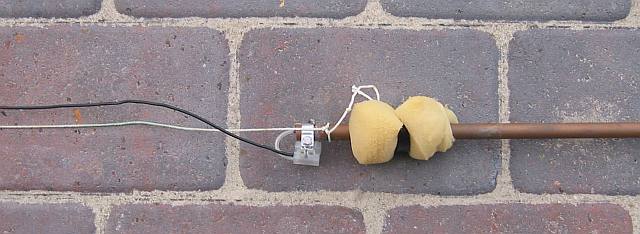

Gennem røret føres coaxkabel RG58U, og skærmen krænges ud over enden af røret og fastgøres med en slangebinder.
Inderlederen føres videre i en længde af en kvart bølgelængde.

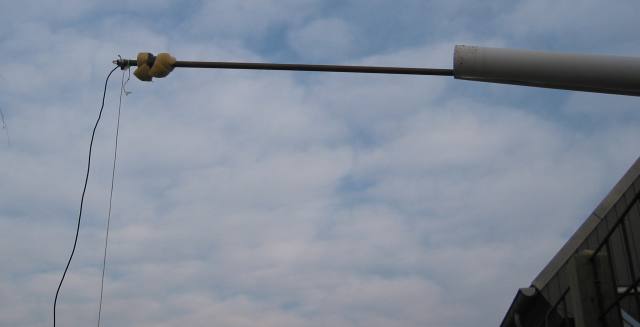

Og så skal det hele bare ind i en glasfiber-flagstang.
Snoren, som kan ses på billedet, er kun en sikkerhedsline, så det hele ikke falder ned, hvis samlingen eller
den øverste dipolhalvdel skulle briste.

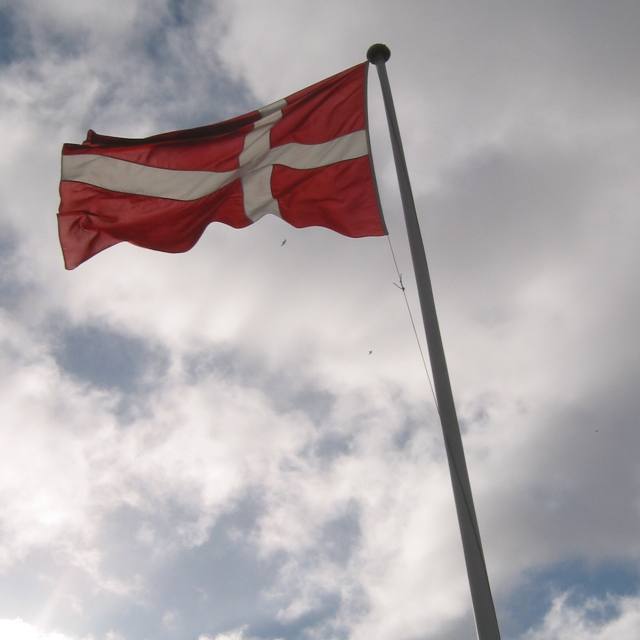

På med flagknoppen og op med stangen, så har man en rigtig god og smuk antenne.
Det er klogt at rulle afstandsstykker af skumgummi eller lignende om både fødekabel og antennerør med passende
mellemrum (25-30 cm), således at kabel og rør ikke slår mod indersiden af flagstangen, når den svajer for vinden.
Ellers ryger nattesøvnen hos naboerne og XYL. Og det går virkelig ikke ;o)
Tilpasning og målinger udført med HF/VHF SWR analyzer MFJ-259B.
